1-1.額定電壓: 3,5,6,9,12,24VDC

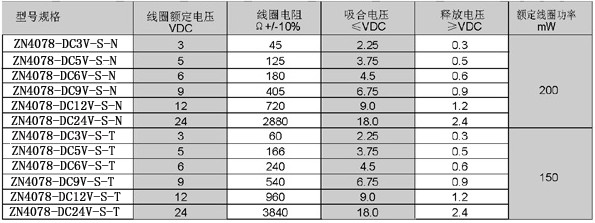

1-2.線圈電阻: 見規格表
1-3.吸合電壓: 見規格表
1-4.釋放電壓: 見規格表
1-5.額定線圈功率: 150mW、200mW
2-1.觸點形式: C-二組轉換
2-2.觸點材料: AuAg overlay, Ag Alloy
2-3.觸點負載: 1A 120VAC/24VDC
2-4.最大切換電壓: 125VAC/30VDC
2-5.最大切換電流: 2A（標準型），1A（高靈敏型）
2-6.最大切換功率: 120VA,30W
2-7.最小切換電壓電流: 5VDC,10mA
2-8.接觸電阻（標準型）:Max.50mΩ(6VDC 0.1A)
2-9.壽命: 電氣壽命 100,000次
機械壽命 15,000,000次
3-1.絕緣電阻: Min.1000MΩ.500VDC
3-2.介質耐壓: 750VAC,1min觸點與觸點間(標準型）
1,000VAC,1min觸點與線圈間
3-3.耐沖擊電壓: 1,500VAC,10x160 μs
3-4.吸合時間: Max.7ms
3-5.釋放時間: Max.3ms
3-6.溫度范圍: -25～+70℃
3-7.沖擊: 強度 1,000m/s2
穩定性 100m/s2
3-8.振動: 強度 10 ～ 55Hz,1.5mm 雙振幅
穩定性 10 ～ 55Hz,1.5mm 雙振幅
3-9.相對濕度: 35%～95%RH,+40°C
3-10.重量: 約5g.
3-11.安規（標準型） UL NO.E164730
CSA NO.1467343(LR109368-2)
TUV NO.R50062786
CQC NO.03001008746
3-12.接觸電阻（高靈敏型）: Max.100mΩ(6VDC 0.1A)
500VAC,1min觸點與觸點間(高靈敏型）
|
